消防給水及消火栓系統設計審查重點及容易錯漏點

作者：發布時間：2024-02-17 15:50:46點擊：10157

信息摘要：

消防給水及消火栓系統設計審查重點及容易錯漏點

分類一：消防泵房和生活泵房分開設置

常見問題描述：設計錯漏

審查要點：

1. 附設在建筑物內的消防水泵房，應采用耐火極限不低于2.0h 的隔墻和1.50h的樓板與其他部位隔開。

2. 居住建筑的生活泵房應獨立設置。

規范依據：

《建筑防火通用規范》GB55037-2022

《二次供水工程技術規程》CJJ140-2010

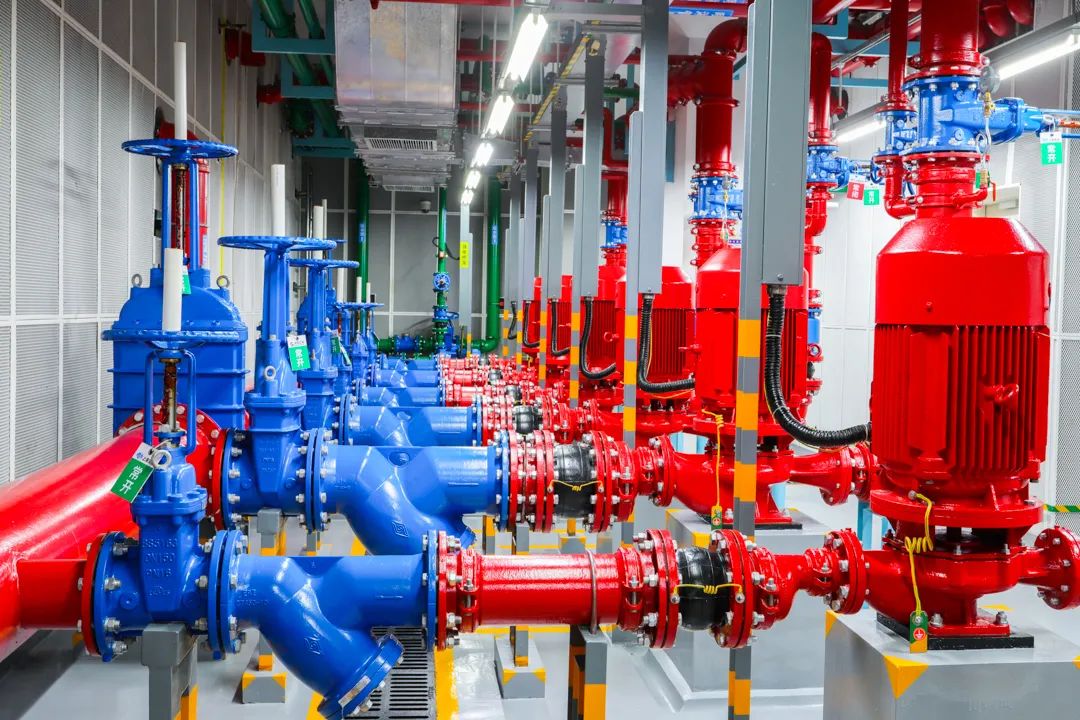

分類二：消防泵房

問題描述：重點審查

審查要點：

1. 消防水泵房，應設置排水措施，并應采取防水淹沒的技術措施。

2. 附設在建筑物內的消防水泵房，不應設置在地下三層及以下，或室內地面與室外出入口地坪高差大于10m的地下樓層。

3. 消防水泵應采取自灌式吸水。

4. 消防水泵應能手動啟停和自動啟動，平時應使消防水泵處于自動啟泵狀態。消防水泵不應設置自動停泵的控制功能，停泵應由具有管理權限的工作人員根據火災撲救情況確定。

5. 消防水泵控制柜設置在專用消防水泵控制室時，其防護等級不應低于IP30；與消防水泵設置在同一空間時，其防護等級不應低于IP55。

6. 消防水泵控制柜應具有機械應急啟泵功能。機械應急啟動時，應確保消防水泵在報警后5min 內進入正常運行狀態。

規范依據：《消防給水及消火栓系統技術規范》GB50974-2014

《消防設施通用規范》GB55036-2022

分類三：消防水池

問題描述：重點審查

審查要點：

1. 儲存室外消防用水的消防水池或供消防車取水的消防水池，應設置取水口(井)，且吸水高度不應大于6.0m。

2. 消防用水與其他用水共用的水池，應采取確保消防用水量不作他用的技術措施。

3. 消防水池應設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示消防水池水位的裝置，同時應有更高和更低報警水位。

4. 消防水池應設置通氣管、溢流水管和放空管，并均應采用間接排水；通氣管、溢流水管，應采取防止蟲鼠等進入消防水池的技術措施。

5. 消防水池補水管，應設置自動水位控制閥。其出水管口更低點高出溢流邊緣的空氣間隙不應小于150mm。

規范依據：

《消防給水及消火栓系統技術規范》GB50974-2014

分類四：火災延續時間

問題描述：設計錯漏

審查要點：

1. 建筑物，統一執行《建筑防火通用規范》表10.1.5要求。

2. 構筑物，繼續執行《消防給水及消火栓系統技術規范》表3.6.2 要求。

規范依據：《建筑防火通用規范》GB55037-2022、《消防給水及消火栓系統技術規范》GB50974-2014

分類五：消防車取水口

問題描述：重點審查

審查要點：

1. 每格消防水池應獨立設消防取水管。

2. 一個取水口≥1m×1m，兩個個取水口≥1.5m×1m。

3. 吸水高度不應大于6.0m（海拔高度300m以?xún)?nèi)）。

規范依據：《消防給水及消火栓系統技術規范》GB50974-2014、《廣東省疑難解析》、《消水規實施指南》

分類六：消防水箱

問題描述：重點審查

審查要點：

1. 高位消防水箱的容積、位置，應滿足《消防給水及消火栓系統技術規范》GB50974-2014 第5.2.1 條～5.2.2 條的相關要求。

2. 高位消防水箱的進水管、出水管、溢流管、通氣管、就地液位顯示裝置和水位控制、報警水位等，均應參照消防水池設置要求執行。

3. 高位消防水箱在屋頂露天設置時，水箱的人孔以及進出水管的閥門等應采取鎖具或閥門箱等保護措施。

4. 高位消防水箱，更低有效水位應高出防止旋流器上邊沿的淹沒深度，不應小于150mm。

5. 高位消防水箱出水管，應設置防止消防用水進入高位消防水箱的止回閥。

6. 消防穩壓泵應設置備用泵。

7. 高位消防水箱應高于其所服務的水滅火設施，當更低有效水位不能滿足水滅火設施最不利處的靜水壓力時，應設穩壓泵。

8. 消火栓系統的流量開關宜設在重力出水管，噴淋系統的流量開關宜設在壓水管之后的出水總管。

9. 消火栓系統和自噴系統合用一套穩壓裝置，各系統分別設置流量開關。

規范依據：《消防給水及消火栓系統技術規范》GB50974-2014、《廣東省疑難解析》、《消水規實施指南》

分類七：水泵接合器

問題描述：重點審查

審查要點：

下列建筑，應設置消防水泵接合器：

1. 設置自動噴水、水噴霧、泡沫或固定消防炮滅火系統的建筑；

2. 6層及以上并設置室內消火栓系統的民用建筑；

3. 5層及以上并設置室內消火栓系統的廠房；

4. 5層及以上并設置室內消火栓系統的倉庫；

5. 室內消火栓設計流量大于10L/s 且平時使用的人民防空工程；

6. 地鐵工程中設置室內消火栓的建筑或場所；

7. 設置室內消火栓系統的交通隧道；

8. 設置室內消火栓系統的地下、半地下汽車庫和5層及以上的汽車庫；

9. 設置室內消火栓系統，建筑面積大于10000㎡或3層及以上的其他地下、半地下建筑（室）。

規范依據：《建筑防火通用規范》GB55037-2022

分類八：市政供水室外消火栓系統

問題描述：重點審查

審查要點：

1. 室外消火栓用水量、及火災延續時間，應滿足《消防給水及消火栓系統技術規范》GB50974-2014 表3.3.2 及表3.6.2 的規定。

2. 室外消火栓系統，由市政給水管網直接供水時，應采用兩路消防供水。除建筑高度超過54m 的住宅外，室外消火栓設計流量小于等于20L/s 時，可采用一路消防供水。

3. 獨立的室外臨時高壓消防給水系統，應設置穩壓措施。

4. 室外消火栓系統采用兩路消防供水時，應采用環狀管網。管徑應經計算確定，且不應小于DN100。

5. 室外消火栓系統，當給水引入管上設有倒流防止器時，應在該倒流防止器前增設1 個室外消火栓。

規范依據：《消防給水及消火栓系統技術規范》GB50974-2014、《消防設施通用規范》GB55036-2022

分類九：臨時高壓室外消火栓系統

問題描述：容易忽略

審查要點：

1. 當室外消火栓直接用于滅火且室外消防給水設計流量大于30L/s 時，應采用高壓或臨時高壓消防給水系統。直接用于滅火包括防護冷卻和防火隔離，如儲罐的防護冷卻、室外不同可燃材料堆場或堆垛之間的防火隔離。

2. 工藝裝置區等采用高壓或臨時高壓消防給水系統的場所，其周?chē)鷳?yīng)設置室外消火栓，數量應根據設計流量經計算確定，且間距不應大于60.0m。當工藝裝置區寬度大于120.0m 時，宜在該裝置區內的路邊設置室外消火栓。

3. 獨立的室外臨時高壓消防給水系統宜采用穩壓泵維持系統的充水和壓力。

4. 室外臨時高壓消防給水系統可采用高位消防水箱維持系統的充水與壓力，宜獨立設置高位消防水箱，并符合《消防給水及消火栓系統技術規范》GB50974第5.2.1 條的要求。

5. 室內外消火栓系統合用消防供水泵且水泵揚程較高時，當室外消火栓口動壓力大于0.50MPa 時，室外消火栓系統環網應采取減壓措施。

規范依據：《消防設施通用規范》GB55036-2022、《消防設施通用規范》實施指南、《消防給水及消火栓系統技術規范》GB50974-2014、《廣東省疑難解析》

分類十：室內消火栓系統

問題描述：重點審查

審查要點：

1. 室內消火栓用水量、及火災延續時間，應滿足《消防給水及消火栓系統技術規范》GB50974-2014 表3.5.2 及表3.6.2 的規定。

2. 室內消火栓系統管網應布置成環狀。當室外消火栓設計流量不大于20L/s，且室內消火栓不超過10 個時，可布置成枝狀。

3. 環狀消防給水管道，應至少設置兩路引入管，管徑應經計算確定，且不應小于DN100。消火栓立管管徑不應小于DN100。

4. 設置室內消火栓系統的建筑，包括設備層在內的各層均應設置消火栓。

5. 室內消火栓的布置，應滿足同一平面有2 股充實水柱同時到達任何部位的要求。當符合《消防給水及消火栓系統技術規范》GB50974-2014 第7.4.6 條、及7.4.15 條的特殊場所時，應至少有1 股充實水柱到達任何部位。

6. 消防電梯前室內，應設置室內消火栓，并計入消火栓使用數量。

7. 室內消火栓，栓口動壓不應大于0.50MPa；高層建筑、廠房、庫房和室內凈空高度超過8m 的民用建筑等場所，栓口動壓不應小于0.35Mpa；其他場所，栓口動壓不應小于0.25Mpa。

8. 設置室內消火栓的建筑，應在屋頂設置帶有壓力表的試驗消火栓。

9. 人員密集的公共建筑、建筑高度大于100m 的建筑和建筑面積大于200m2的商業服務網點，應設置消防軟管卷盤或輕便消防水龍。老年人照料設施，應設置與室內供水系統直接連接的消防軟管卷盤。

10. 設置在防火墻和防火隔墻上的暗裝或半暗裝室內消火栓，不應洞穿墻體，必須保證一定的墻體厚度，洞口處墻體厚度應滿足對應的耐火極限要求。

11. 局部突出屋頂?shù)牟t望塔、冷卻塔、水箱間、微波天線間或設施、電梯機房、排風和排煙機房以及樓梯出口小間等輔助用房占屋面面積不大于1/4 者，可不計人建筑高度，可不設置室內消火栓。

12. 設在建筑屋頂?shù)目照{(diào)機房、新風機房、熱水機房、工具間、儲藏間等房間應按主體建筑要求設置室內消火栓。

13. 配建充電基礎設施的汽車庫，室內消火栓應設置獨立的環狀供水分區，應設置供消防泡沫車連接的水泵接合器。

規范依據：《消防設施通用規范》GB55036-2022、《消防給水及消火栓系統技術規范》GB50974-2014、《建筑設計防火規范》GB50016-2014、《電動汽車充電基礎設施建設技術規程》DBJT15-150-2018
